SIM2Field XR App

Die SIM2Field XR App dient zur Arbeits­vorbereitung, als Unter­stützung bei der Montage und Kontrolle von Gerüst­konstruktionen auf der Baustelle. Durch die Nutzung der 3D Gerüstmodelle werden Papierpläne reduziert und gleichzeitig wird der Informations­fluss zur Baustelle optimiert.

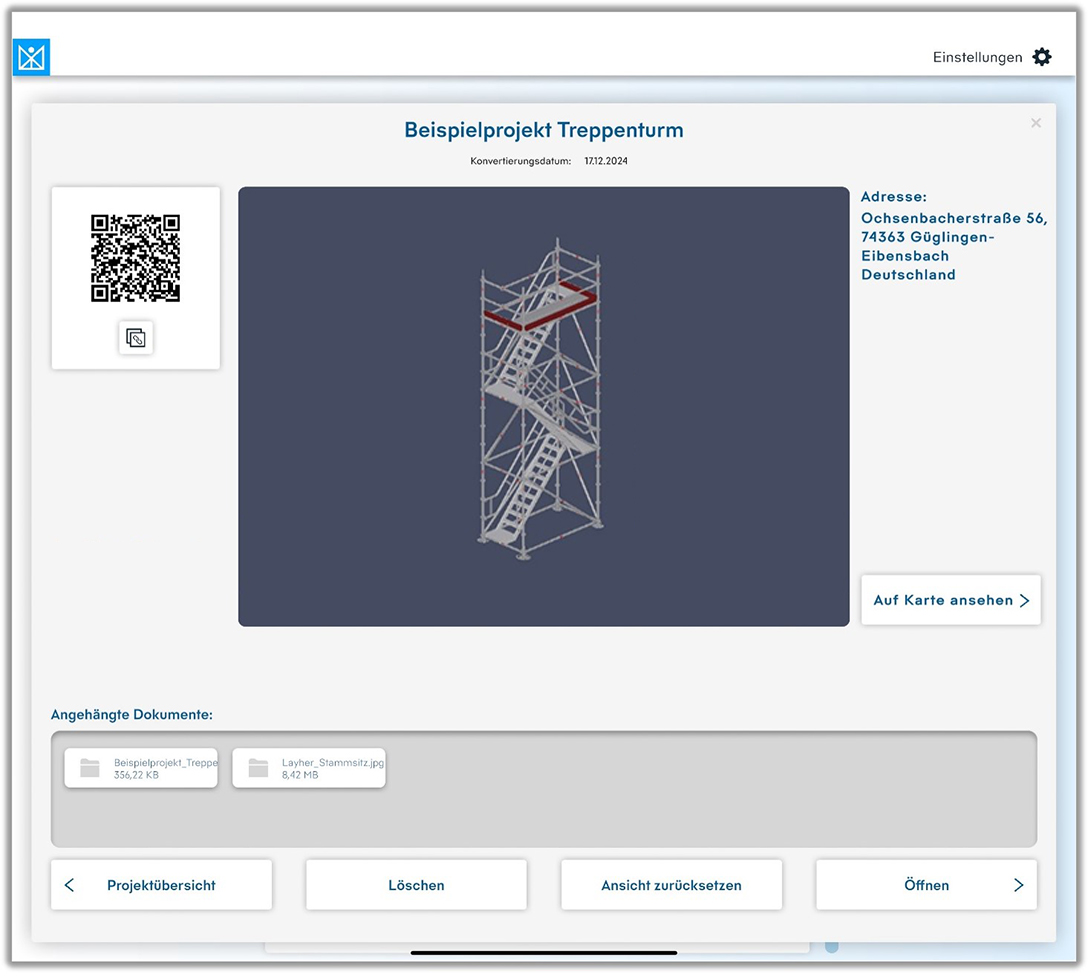

Projektdaten werden direkt aus LayPLAN CAD per Link oder
QR-Code übernommen.
In der App können verschieden Projekte inklusive zugehöriger Projektdokumente (PDF-Dateien, ­Fotos usw.) bereitgestellt werden. Die Projektdaten kommen direkt aus LayPLAN CAD. Diese können entweder über einen Link oder einen QR-Code abgerufen werden und sind danach offline auf dem mobilen Endgerät verfügbar. Bei bestehender Internetverbindung können die Projektdaten bei Änderungen aktualisiert werden. In den 3D-Modellen der Gerüstkonstruktionen sind neben der Geometrie auch weitere Informationen zu den Layher Gerüstbauteilen verfügbar. Angezeigt wird u. a. die Artikelbezeichnung, die Artikelnummer und das Bauteilgewicht. Die komplette Materialliste der Gerüstkonstruktion kann ebenfalls angezeigt werden.

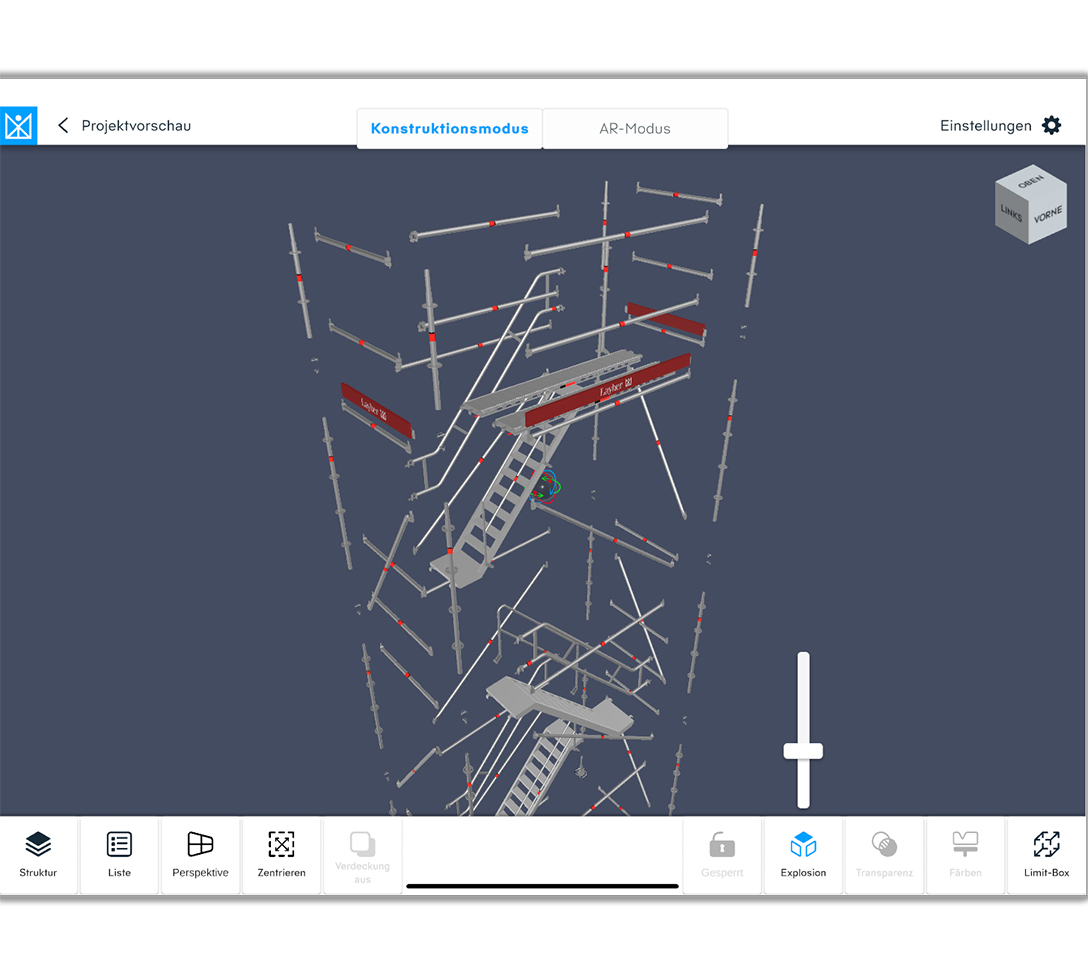

Intelligente und interaktive Stücklistenfunktion: Es können alle Bauteile eines Artikels in der Konstruktion angezeigt werden. Diese werden farblich markiert. Ausgewählte Bauteile können ein-/ausgeblendet werden. Stückliste passt sich je nach Zuschnitt automatisch an.

Platzieren des virtuellen Gerüsts per Augmented Reality in der realen Umgebung: Der Absetzpunkt kann zuvor im Konstruktionsmodus durch die Auswahl einer Fußspindel definiert werden. Die Ausrichtung des Modells ist mit gewohnten Fingergesten durchzuführen. Der Drehpunkt kann durch Auswahl der Fußspindel definiert werden. Die Konstruktion kann gesperrt werden, damit ein unabsichtliches Verschieben verhindert wird.

Augmented Reality-Modus mit Zuschnittsfunktion (Limit-Box) zur Darstellung von Teilbereichen der Gerüstkonstruktion
