Site Seeing 209 | 2025

Gerüst fliegt ein – Trägerlösungen clever kombiniert

Bei einer großen Getreidegenossenschaft musste die Stahlkonstruktion der Galerie oberhalb mehrerer Silos über eine Länge von 100 m zuerst sandgestrahlt und dann neu lackiert werden – in über 30 m Höhe. Möglich machte dies eine materialsparende und damit wirtschaftliche Überbrückungskonstruktion aus den Layher Trägerlösungen Allround Fachwerkträger und Aluminium-Träger FlexBeam. Eine Lösung mit System.

  • Passgenaue Planung mit 3D in LayPLAN CAD sowie enge Abstimmung anhand des digitalen Gerüstzwillings mit dem Auftraggeber
  • Errichtung von Stützkonstruktionen aus AllroundGerüst zwischen den Silos

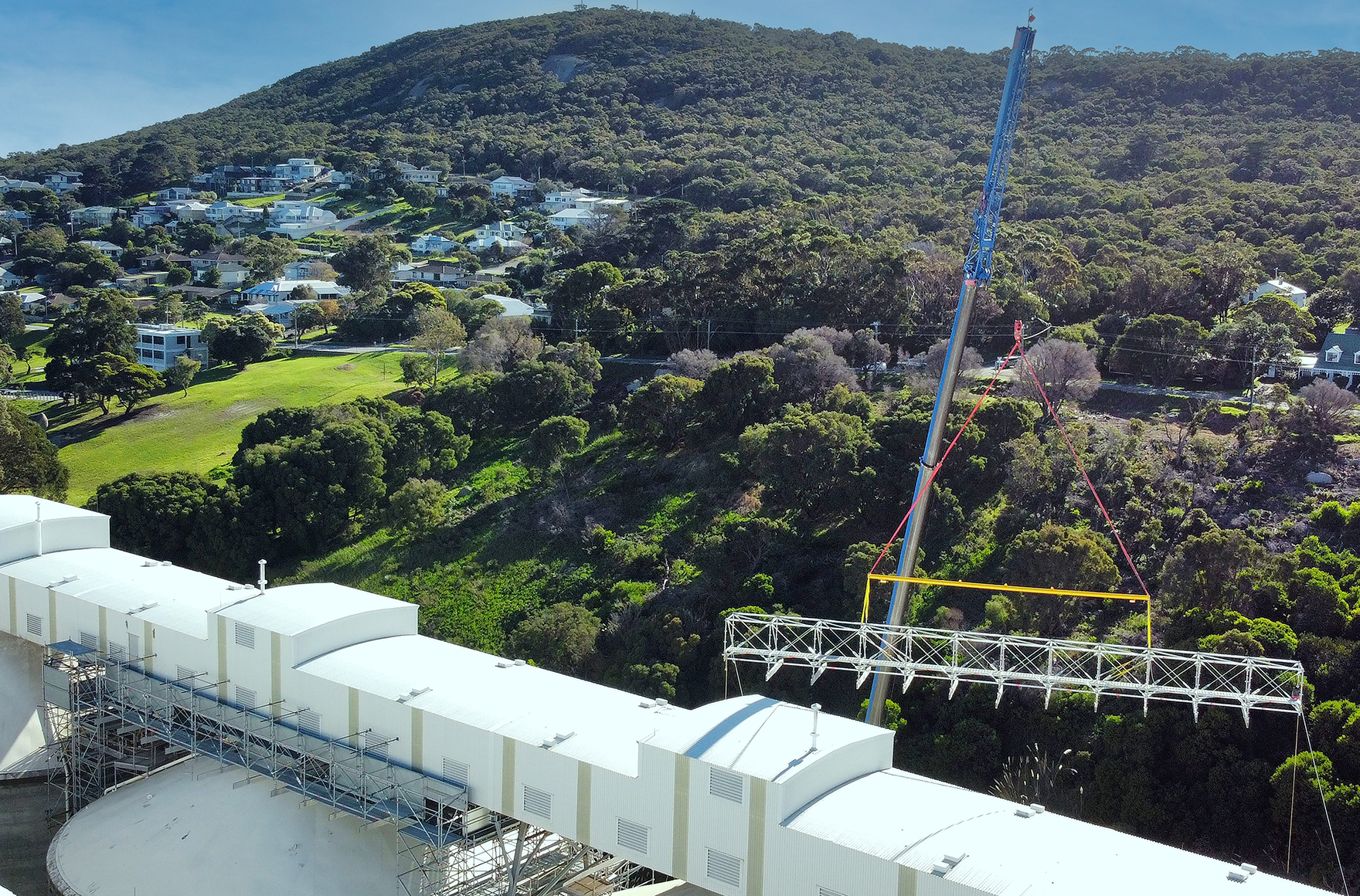

  • Schnelle und sichere Montage am Boden von freispannenden Überbrückungen aus Allround Fachwerkträger und anschließendes Einheben an beiden Seiten der Galerie per Kran
  • Verbindung der Überbrückungen mit dem Aluminium-Träger FlexBeam unterhalb der Galerie – auf diese Weise waren weniger Abhängepunkte nötig, Böden für die Arbeitsplattform ließen sich ebenfalls einfach einhängen
  • Verkleidung der Überbrückungen mit Protect-System zum Schutz der Galerie während der Arbeiten
  • Schulung der lokalen Gerüstbauer durch die Layher Schulungsingenieure beim Ersteinsatz der Trägerlösungen sowie Baustellenbegleitung

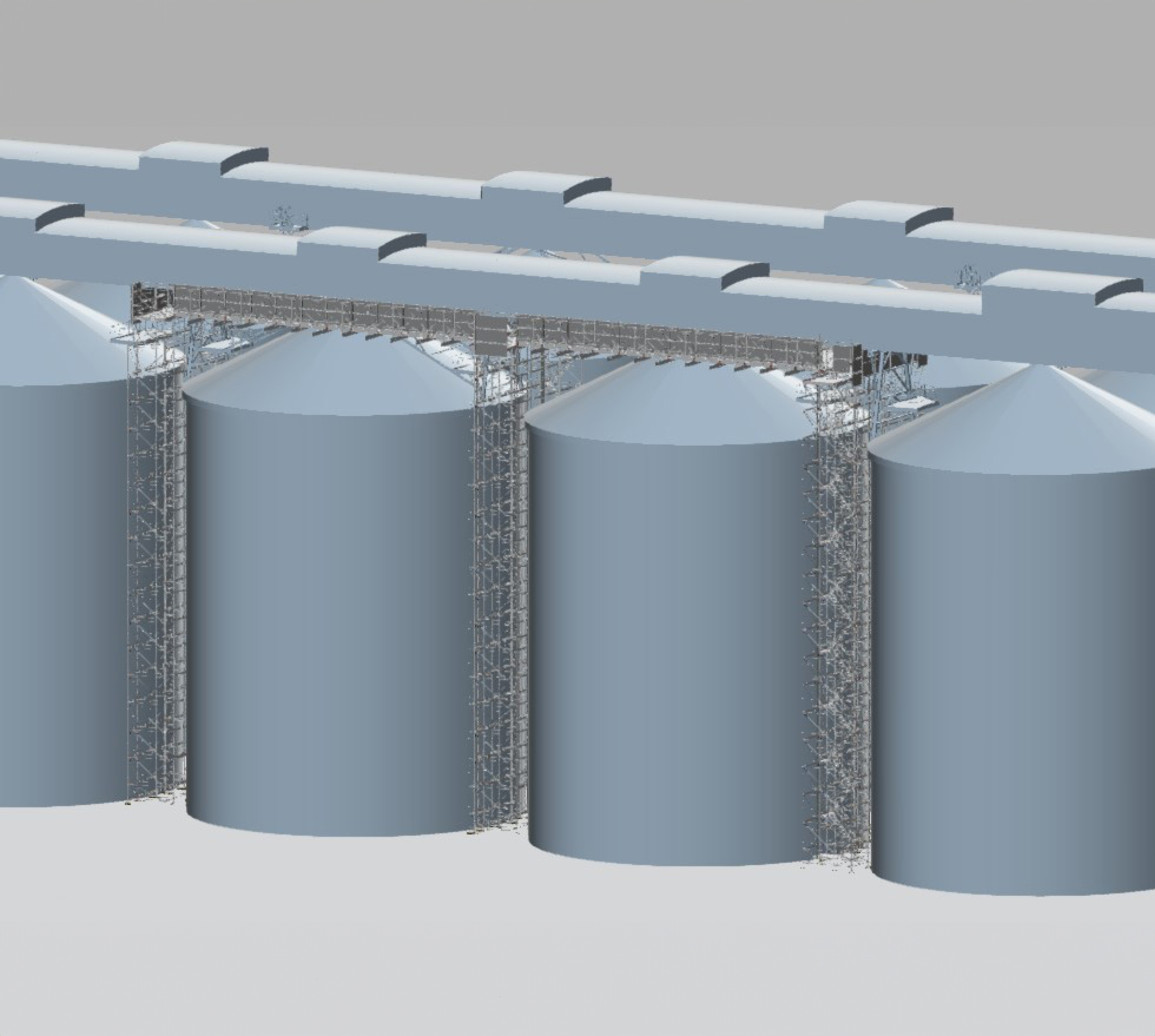

Die Layher Anwendungsingenieure planten die Gerüstkonstruktion digital in 3D mithilfe von LayPLAN CAD vor. Die Lösung ließ sich so optimal an die Gegebenheiten vor Ort – wie die hohen Windlasten – und die Geometrien anpassen. Kollisionen wurden dadurch vermieden.
