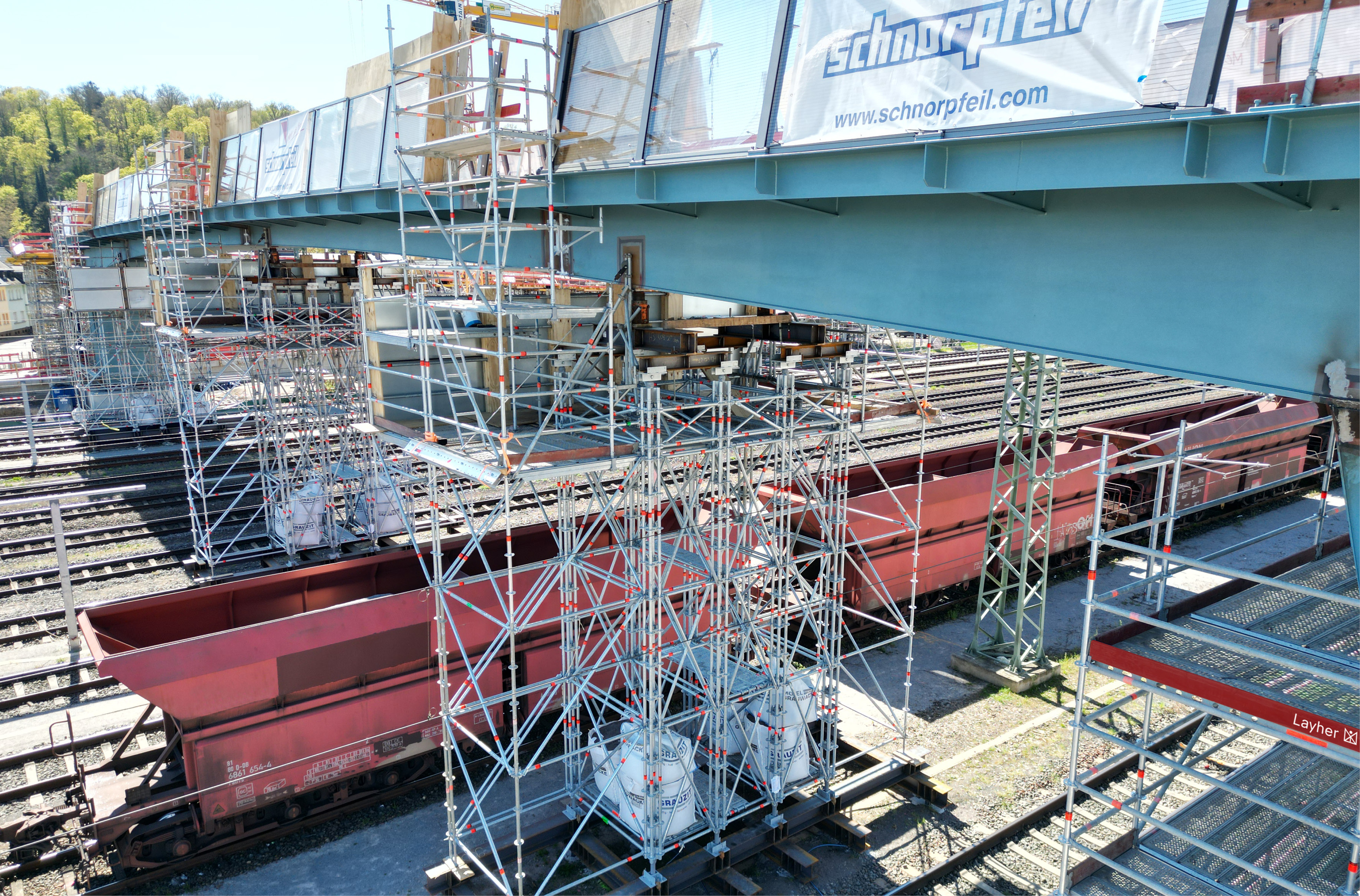

Zwölf Bahngleise trennen die Koblenzer Stadtteile Rauental und Goldgrube. Eine neue Geh- und Radwegbrücke soll Abhilfe schaffen. Dazu erstellt die Heinz Schnorpfeil Bau GmbH aus Treis-Karden bei laufendendem Zugverkehr eine Stahlbrücke mit rund 450 Metern Gesamtlänge, davon circa 80 Meter freitragend über die Gleise. Voraussetzung waren drei kombinierte Trag- und Arbeitsgerüste. Knifflig: die hohen Vertikallasten und auftretende Horizontallasten. Mit dem flexiblen AllroundGerüst ließen sich die Gerüstkonstruktionen jedoch wirtschaftlich aus nur einem System errichten. Die Vorabplanung in 3D sowie digitale Montageunterstützung mit der SIM2Field XR App überzeugten als weitere Effizienzbooster.

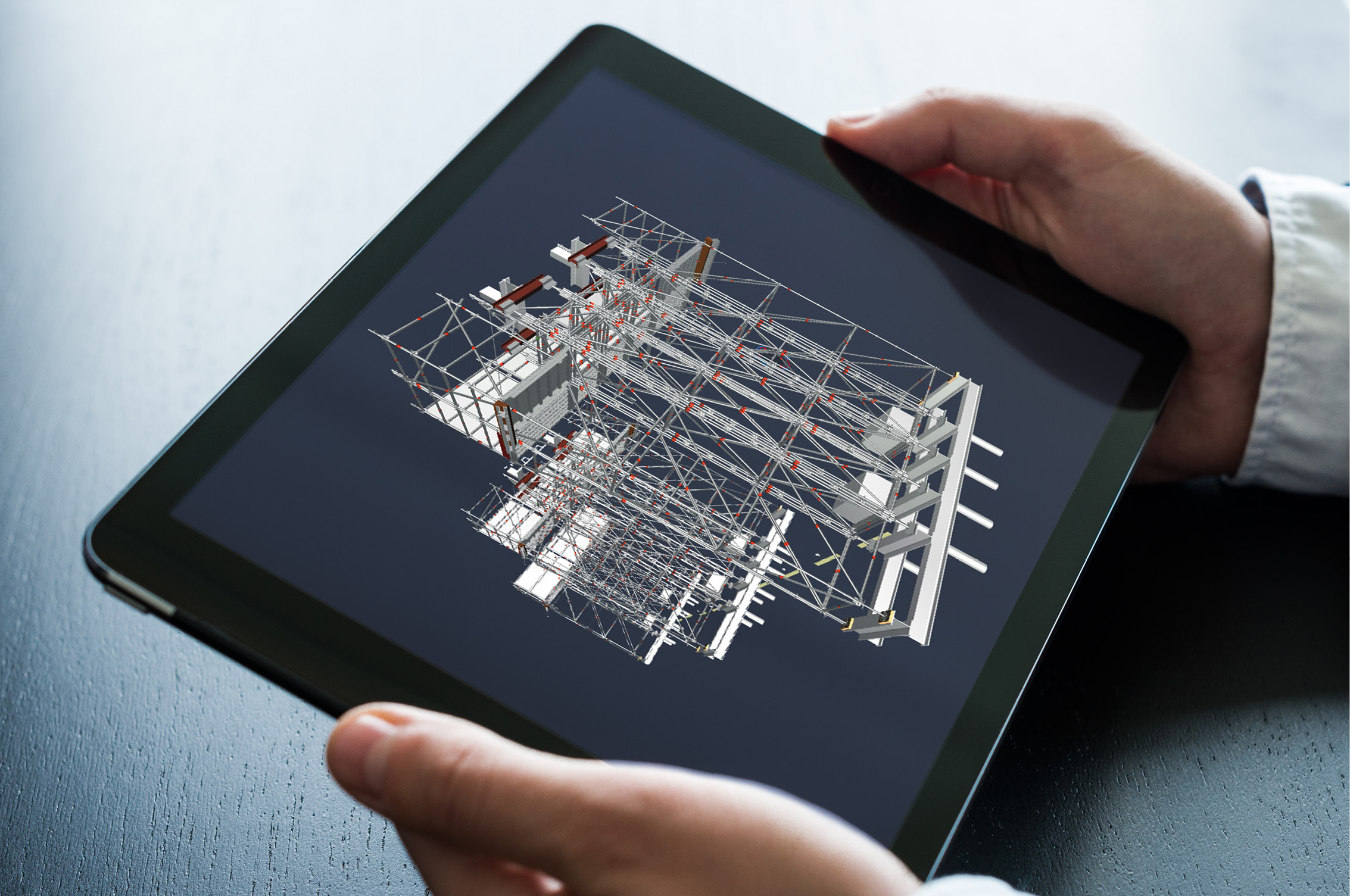

• Digitale Vorplanung in 3D mit LayPLAN CAD sorgte für eine exakte Anpassung an die Baustellengegebenheiten
• Effiziente Logistik durch den integrierten LayPLAN MATERIALMANAGER dank verlässlicher Materiallisten per Knopfdruck

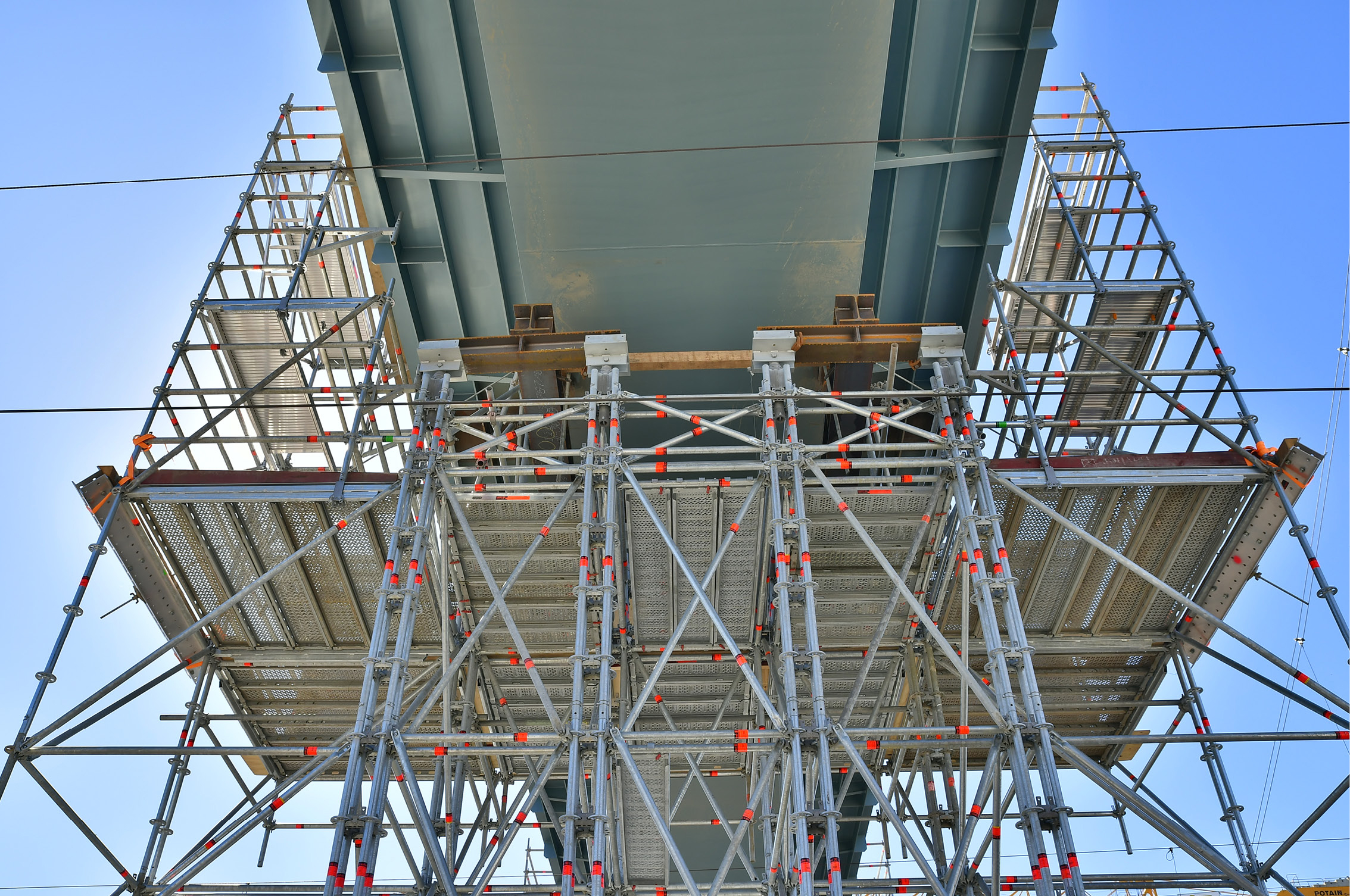

• Einsatz der Allround Schwerlaststütze als Traggerüst durch Bündelung von vier Allround-Stielen an jeder Ecke. Die Tragfähigkeit pro Gerüsteinheit lag dadurch bei 100 kN
• Abtragung der Horizontallasten über den hochtragfähigen Aluminium-Träger TwixBeam
• Erweiterung des Traggerüsts mit Allround Serienteilen zum Arbeitsgerüst für Schweiß- und Beschichtungsarbeiten
• Schnelle modulweise Vormontage am Boden und Kranversatz
• Digitale Montageunterstützung durch die SIM2Field XR App – der neue Standard im Gerüstbau
